Bienvenido a YUANHE Importación y Exportación Solución integral de nueva energía
Luz LED solar / Almacenamiento de energía / Central eléctrica
| * Luz solar LED |
| * Panel Solar (Vidrio / Plegable) |
| * Almacenamiento de energía portátil/central eléctrica |
| * Sistema de energía solar para el hogar |
Característica del inversor del sistema solar
1 Salida de onda sinusoidal pura.
2 Bajo voltaje de CC, ahorrando costos del sistema.
3 Inversor solar trifásico con controlador de carga PWM o MPPT incorporado.
4 Corriente de carga AC 0-45A ajustable.
5 Amplia pantalla LCD, muestra de forma clara y precisa los datos de los iconos.
6 Diseño de carga 100% desequilibrado, 3 veces la potencia máxima.
7 Configuración de diferentes modos de trabajo en función de los requisitos de uso variable.
8 CC primero/CA primero opcional.

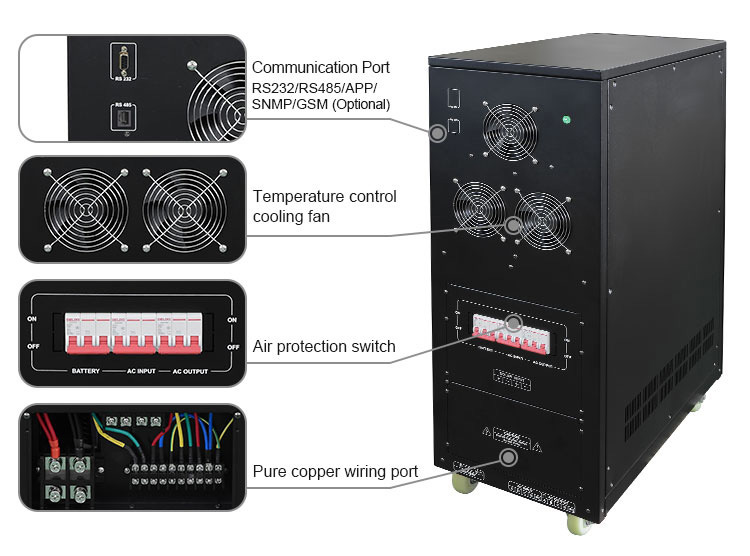

9 Varios puertos de comunicación y controles remotos (RS232/RS485/APP/SNMP/GSM opcional).
Especificación del inversor del sistema solar
| Especificación | |||||||
| Modelo: YHHDSX | 10KVA | 12.5KVA | 15KVA | 20KVA | 25KVA | 30KVA | |
| Potencia nominal | 8KW | 10KW | 12KW | 16KW | 20KW | 24KW | |
| Potencia máxima (20 ms) | 24KVA | 30KVA | 36KVA | 48KVA | 60KVA | 72KVA | |
| motor de arranque | 5HP | 6HP | 7HP | 10HP | 10HP | 15HP | |
| Voltaje de la batería | 48/96/192 VCC | 96/192 VCC | |||||
| Tamaño (L * W * Hmm) | 725*365*1010 | ||||||

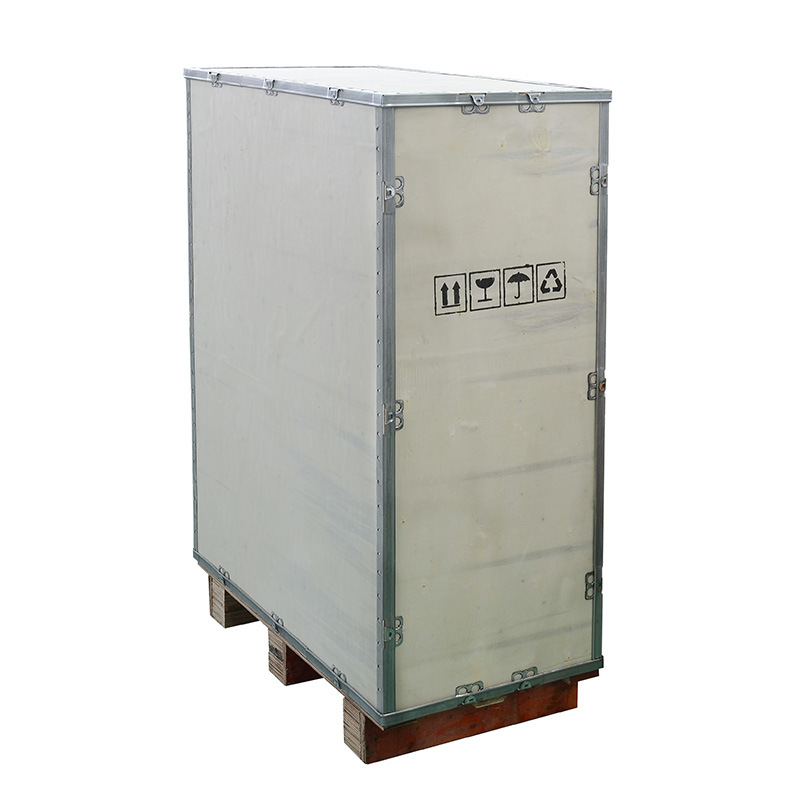

| Tamaño del embalaje (L*W*Hmm) | 785*425*1135 | ||||||
| NO(kg) | 112 | 122 | 134 | 160 | 176 | 189 | |
| GW(kg)(embalaje de madera) | 136 | 146 | 158 | 184 | 200 | 213 | |
| Metodo de instalacion | Torre | ||||||
| Parámetro | |||||||
| Aporte | Rango de voltaje de entrada de CC | 10.5VDC-15VDC (voltaje de batería individual) | |||||
| Rango de voltaje de entrada de CA | 380Vac/400Vac±10%(personalizado 190Vac/200Vac) | ||||||
| Rango de frecuencia de entrada de CA | 45 Hz-55 Hz (50 Hz)/ 55 Hz-65 Hz (60 Hz) | ||||||
| Corriente de carga máxima de CA | 0-45A(Dependiendo del modelo) | ||||||
| Método de carga de CA | Tres etapas (corriente constante, voltaje constante, carga flotante) | ||||||
| Fase | 3/N/PE | ||||||
| Producción | Eficiencia (modo de batería) | ≥85% | |||||
| Voltaje de salida (modo de batería) | 380Vac/400Vac±10%(personalizado 190Vac/200Vac) | ||||||
| Frecuencia de salida (modo de batería) | 50/60Hz ±1% | ||||||
| Onda de salida (modo de batería) | Onda sinusoidal pura | ||||||
| Distorsión de forma de onda de salida | Carga lineal≤3% | ||||||
| Eficiencia (modo AC) | >99% | ||||||
| Voltaje de salida (modo CA) | Conforme a la entrada de CA | ||||||
| Frecuencia de salida (modo CA) | Conforme a la entrada de CA | ||||||
| Sin pérdida de carga (modo de batería) | ≤2.5% potencia nominal | ||||||
| Sin pérdida de carga (modo AC) | ≤2% de potencia nominal (el cargador no funciona en modo CA) | ||||||
| Sin pérdida de carga (modo de ahorro de energía) | ≤10W | ||||||
| Fase | 3/N/PE | ||||||
| Tipo de Batería | Batería VLA | Voltaje de carga: 13,8 V;Voltaje de flotación: 13,7 V (voltaje de batería individual) | |||||
| Personaliza la batería | Los parámetros de carga y descarga de diferentes tipos de baterías se pueden personalizar de acuerdo con los requisitos del usuario (Los parámetros de carga y descarga de diferentes tipos de baterías se pueden configurar a través del panel de operación) | ||||||
| Proteccion | Alarma de bajo voltaje de batería | 11V (voltaje de batería individual) | |||||
| Protección de bajo voltaje de la batería | 10,5 V (voltaje de batería individual) | ||||||
| Alarma de sobretensión de batería | 15V (voltaje de batería individual) | ||||||
| Protección contra sobretensión de la batería | 17V (voltaje de batería individual) | ||||||
| Tensión de recuperación de sobretensión de batería | 14,5 V (voltaje de batería individual) | ||||||
| Protección de sobrecarga de energía | Protección automática (modo batería), disyuntor o seguro (modo AC) | ||||||
| Protección de cortocircuito de salida del inversor | Protección automática (modo batería), disyuntor o seguro (modo AC) | ||||||
| Protección de temperatura | >90°C (apagar la salida) | ||||||
| Alarma | A | Condiciones de trabajo normales, el zumbador no tiene sonido de alarma | |||||
| B | El zumbador suena 4 veces por segundo cuando falla la batería, anormalidad de voltaje, protección contra sobrecarga | ||||||
| C | Cuando la máquina se enciende por primera vez, el zumbador indicará 5 cuando la máquina esté normal. | ||||||
Controlador solar interior (Opcional) | Modo de carga | MPPT o PWM | |||||
| Corriente de carga | PWM: 10A-60A (Sistema de 48V);50A/100A(Sistema de 96V);50A/100A(Sistema de 192V) MPPT: 10A-100A (Sistema de 48 V);50A/100A(Sistema de 96V) | ||||||
| Rango de voltaje de entrada fotovoltaica | PWM: 60V-88V (Sistema de 48V);120 V-176 V (Sistema de 96 V);240V-352V(Sistema de 192V) MPPT: 60V-120V (Sistema de 48V);120 V-240 V (Sistema de 96 V);240V-360V(Sistema de 192V) | ||||||
Voltaje de entrada máximo de PV (Voc) (A la temperatura más baja) | PWM: 100 V (sistema de 48 V);200 V (Sistema de 96 V);400 V (sistema de 192 V) MPPT: 150 V (Sistema 48);300 V (Sistema de 96 V);450 V (sistema de 192 V) | ||||||
| Potencia máxima del conjunto fotovoltaico | Sistema de 48 V: 560 W (10 A)/1120 W (20 A)/1680 W (30 A)/2240 W (40 A)/2800 W (50 A)/3360 W (60 A)/4480 W (80 A)/5600 W (100 A); Sistema de 96 V: (PWM: 5,6 KW (50 A)/11,2 KW (100 A)) / (MPPT: 5,6 KW (50 A)/5,6 KW*2 (100 A)); Sistema de 192 V: (PWM: 11,2 KW (50 A)/22,4 KW (100 A)) | ||||||
| pérdida en espera | ≤3W | ||||||
| Máxima eficiencia de conversión | >95% | ||||||
| Modo de trabajo | Batería primero/CA primero/modo de ahorro de energía | ||||||
| Tiempo de transferencia | ≤4ms | ||||||
| Mostrar | LCD | ||||||
| método térmico | Refrigeración por aire forzado | ||||||
| Comunicación (Opcional) | RS485/APP (monitoreo WIFI o monitoreo GPRS) | ||||||
| Ambiente | Temperatura de funcionamiento | -10ºC~40ºC | |||||
| Temperatura de almacenamiento | -15ºC~60ºC | ||||||
| Ruido | 2000 m (más que reducción) | ||||||
| Elevación | ≤65dB | ||||||
| Humedad | 0%~95% ,Sin condensación | ||||||
1. Póngase en contacto con nosotros para conocer las especificaciones técnicas del inversor trifásico de 15kw y el inversor trifásico de 25kw 2. Nota: Todas las especificaciones están sujetas a cargos sin previo aviso | |||||||
